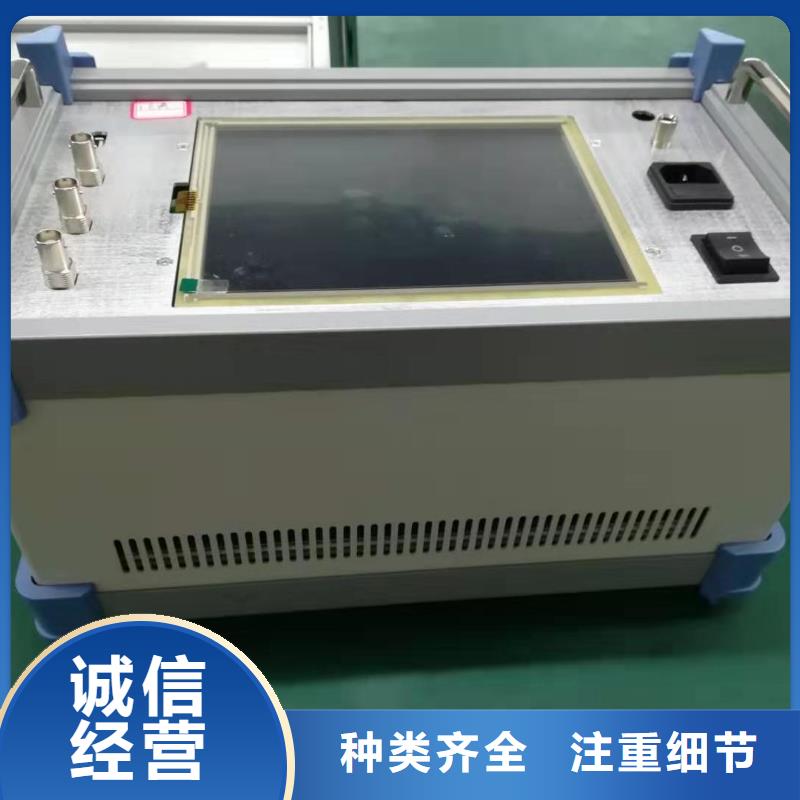

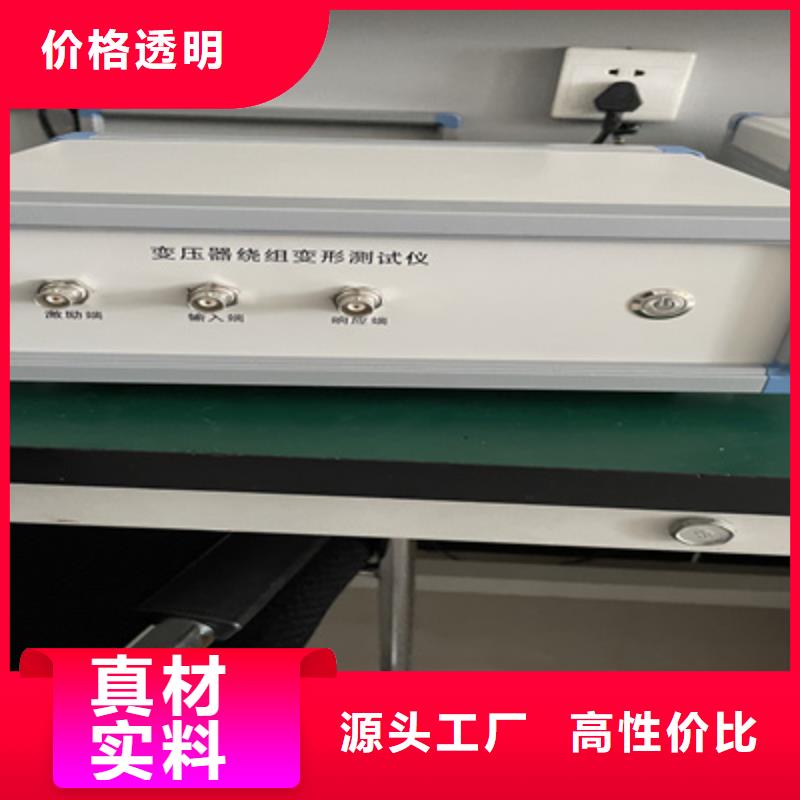

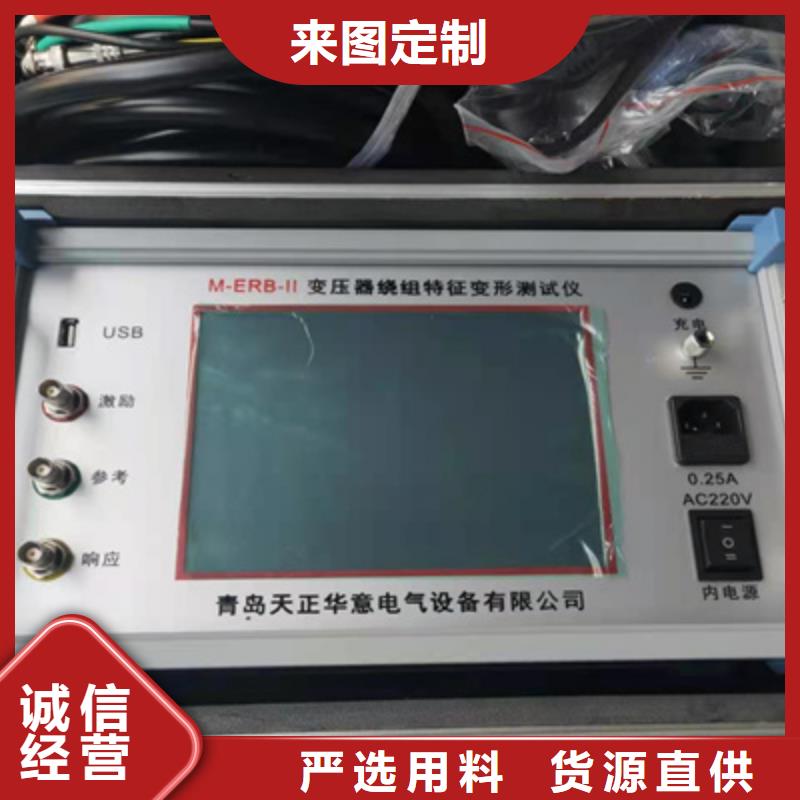

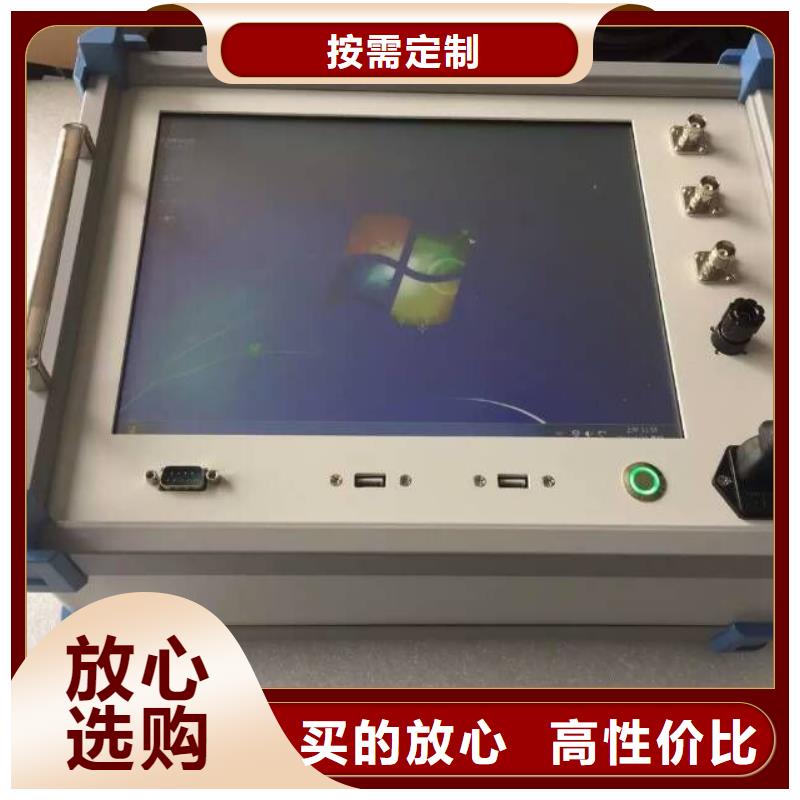

变压器绕组变形测试仪五、频响法仪器使用方法5.1仪器面板?仪器面板上安装有电源开关,按下时电源打开指示灯点亮,反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器面板上电源插座内藏保2只10A险丝；?USB口：仪器与笔记本电脑通信连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

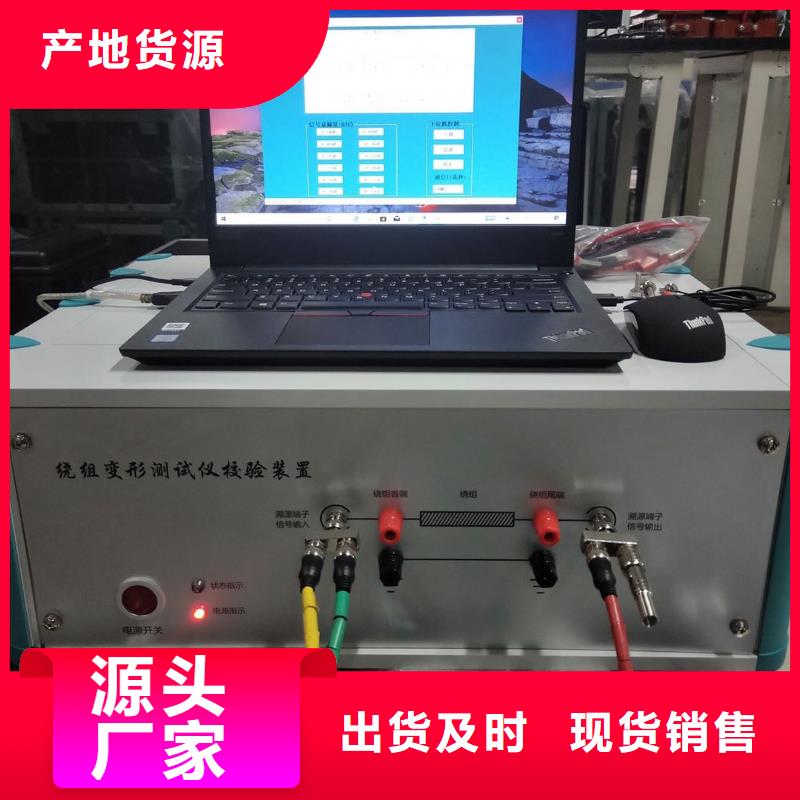

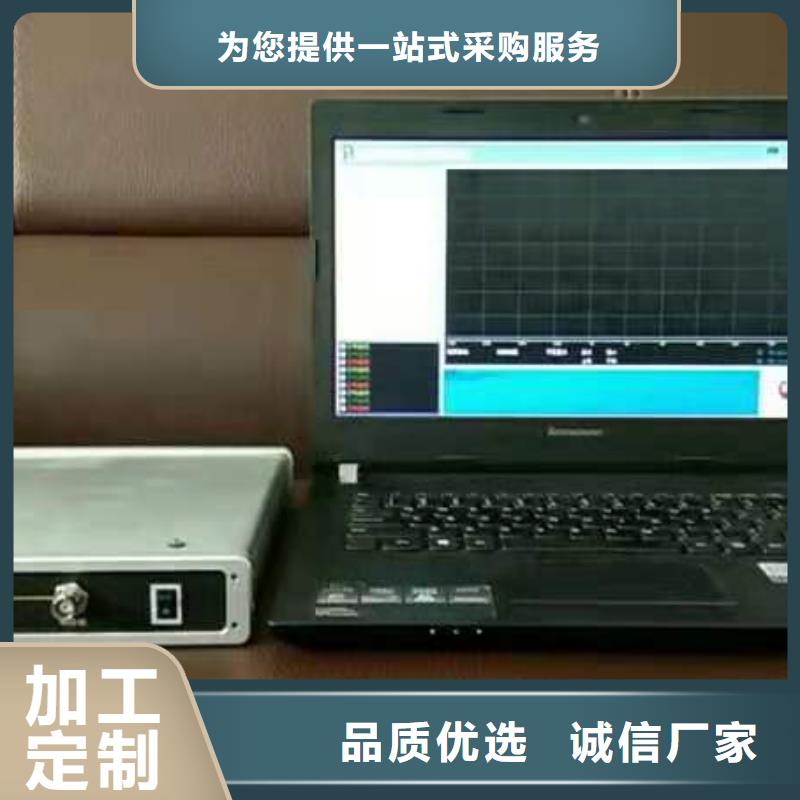

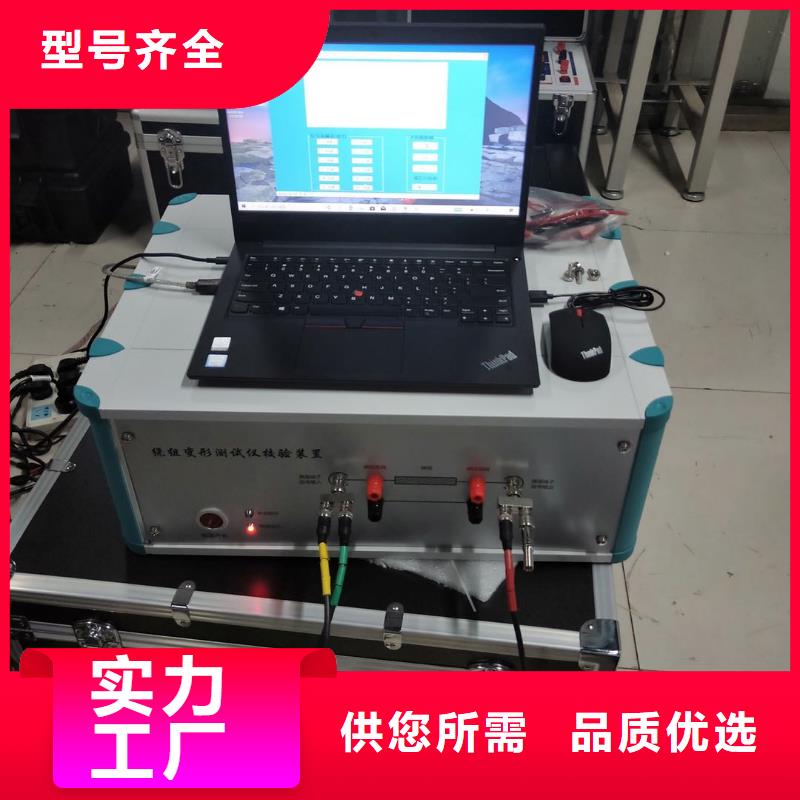

变压器绕组变形测试仪二、频响法主要技术特点1.采集控制采用高速、高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口。3.硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。4.高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。5.信号输出幅度软件调节，幅度峰值±10V。6.计算机将检测结果自动分析和生成电子文档(Word)。7.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。8.幅频特性符合关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。9.检测数据自动分析系统横向比较A、B 、C三相之间进行绕组相似性比较其分析结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较其分析结果为: ①正常绕组②轻度变形③中度变形④严重变形10.可自动生成Word电子文档，供保存和打印。11.该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。

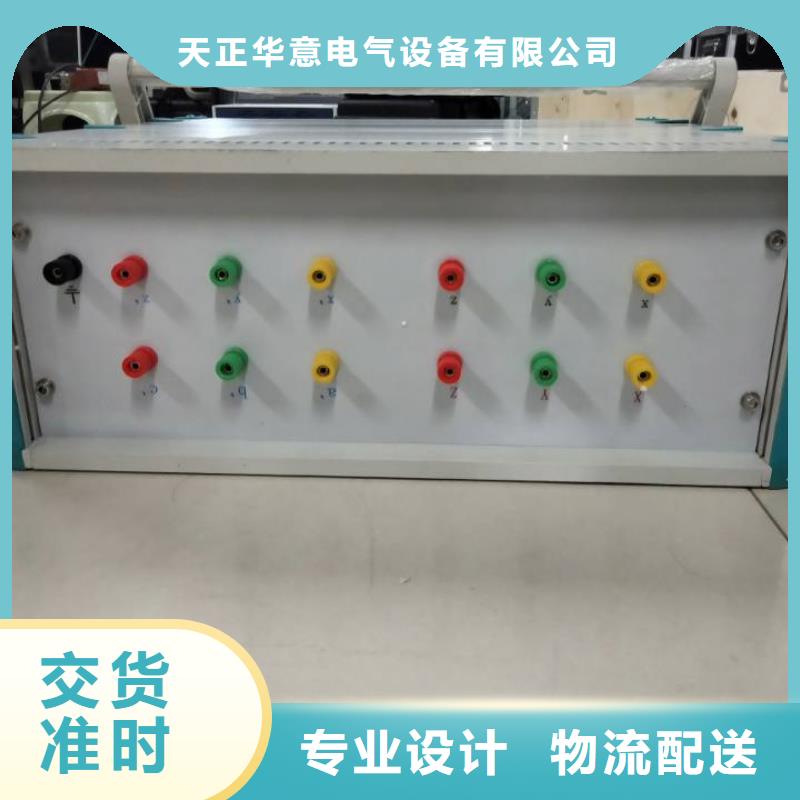

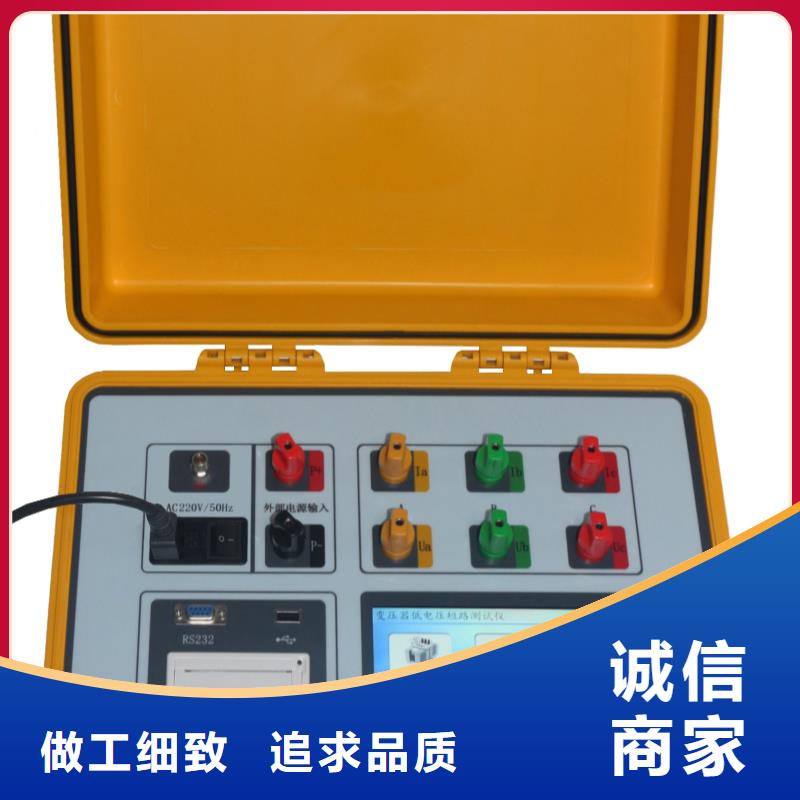

变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；
