在发电机特性综合测试仪领域【天正华意电气设备(定西市分公司)tianzh3611-6】们拥有专业的技术和服务,价格合理,质量放心,我们将继续努力,为用户提供更加、可靠的发电机特性综合测试仪产品,让您的选择成为价值的体现。联系人:杨经理,地址:平度市平安路2号。

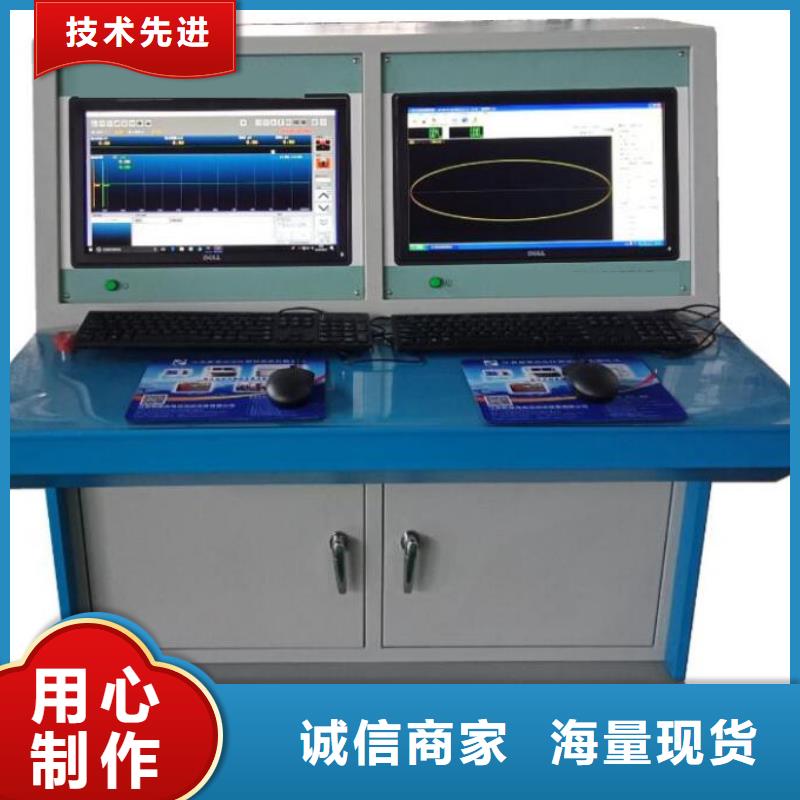

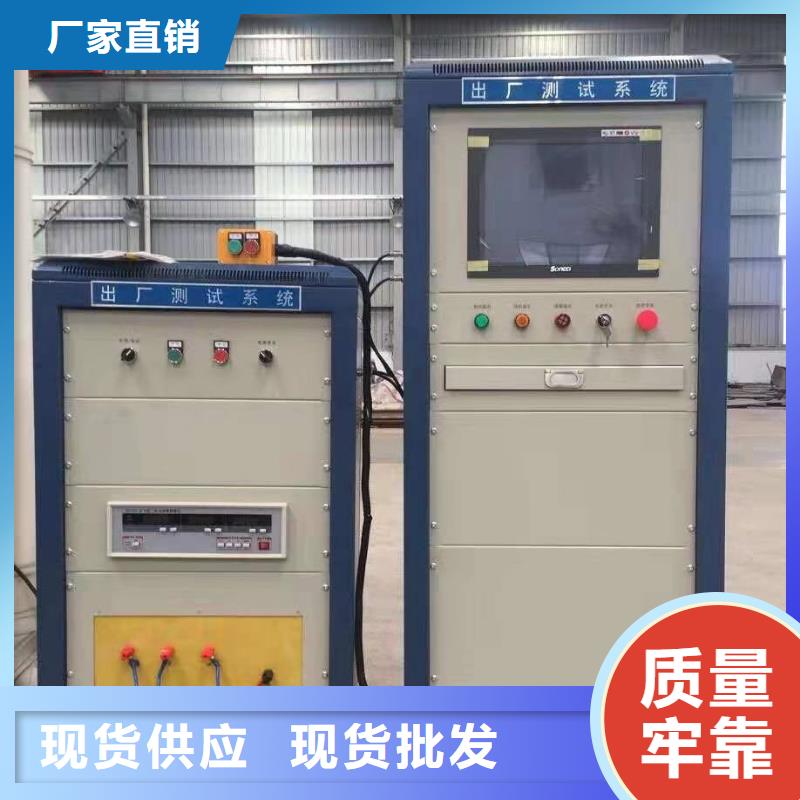

发电机特性综合测试仪 测试系统特点1．测试接线方式：4＋1工位接线测试。 2．一次接线、按一次启动键可完成全部测试项目，不测试的项目可以屏蔽。可单做一项或几项。设备配备报警灯，运行测试状态灯光。3．数据自动分析、比较、判断及报警，自动储存及打印，并按甲方要求打印报表格式，可以根据甲方要求做多个报表格式选择打印，报表可以根据甲方要求做上指定logo和公司名称。4．具有高性能，有很好的防护措施。5．设备具有条码扫描功能，也具有条码或二维码打印功能。硬件另配。6．具有今后与厂局域网连接的功能，硬件部分另行配备。7．系统测试顺序：按标准设备是直流电阻-绝缘电阻-冲击匝间-工频耐压 -堵转测试-空运转-空载测试， 可根据用户要求调整。8.向企业开放数据库接口和数据结构，方便企业的自制软件自由的使用测试系统中数据库中的数据。9.采用20吋16：9高清液晶显示器。长时间使用，使人眼睛看上去不显疲劳。10、未尽事宜可面谈协商。四、技术指标：1、直流电阻（采用数字高精度电阻计HP3544，4端测量技术，测试线及继电器接触电阻影响，精度高，可靠性能好）。

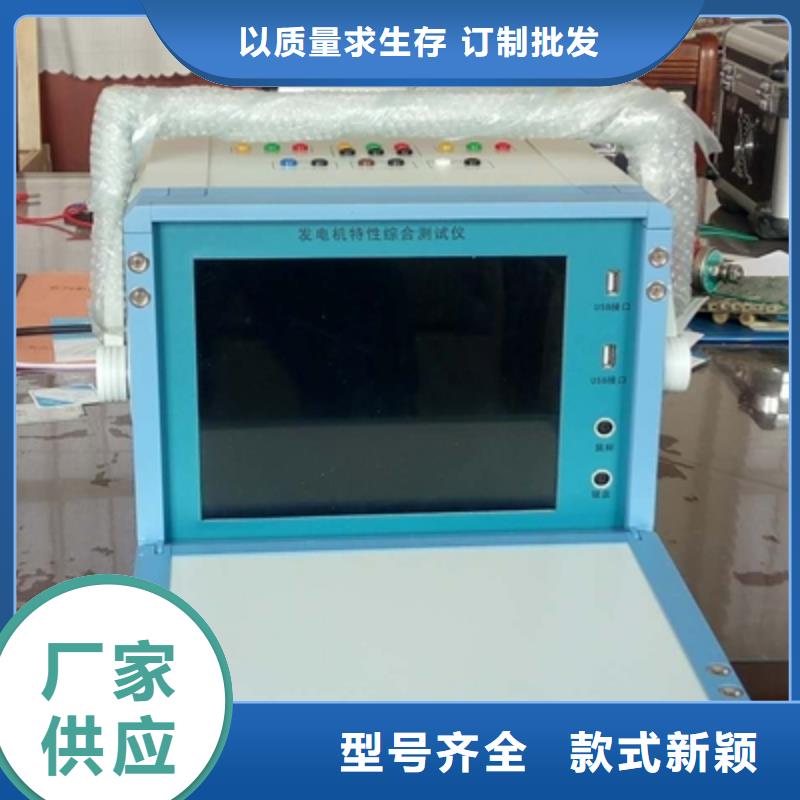

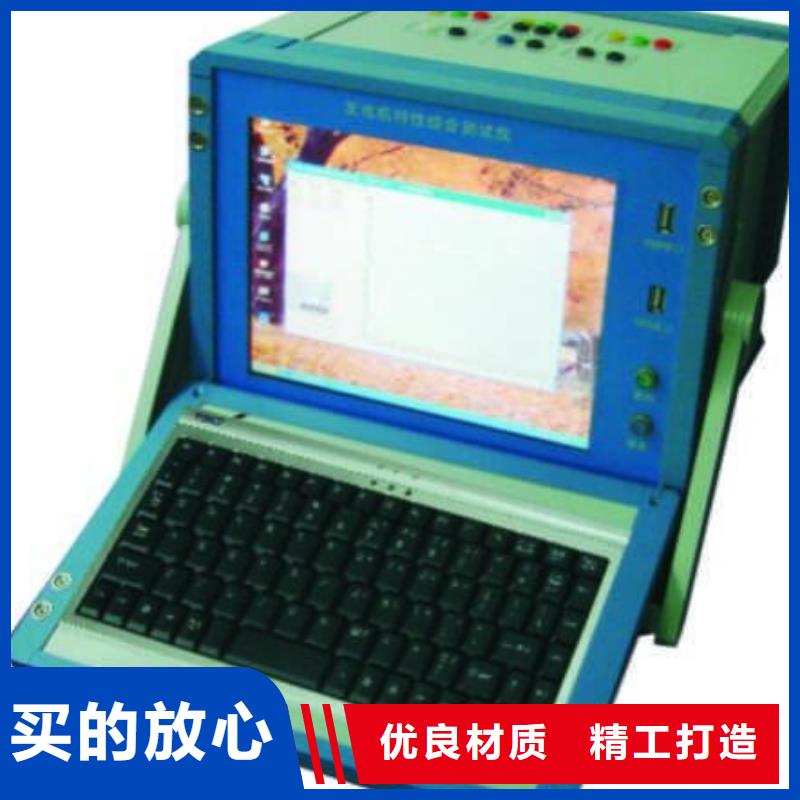

发电机特性综合测试仪硬件特点仪器的硬件系统特性和技术参数如下：1 48路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道允许输入电压10M第二章 仪器组成2.1硬件组成图2 仪器面板便携式录波仪的仪器实物如图1所示。仪器面板的详细结构如图2所示，面板上的区域功能如下。1）区域1是试验接线区，所有的试验接线都在该区域完成，对应的通道一次为:第1组模拟量通道 CH1 对应U1,COM1,I1第2组模拟量通道 CH2 对应U2,COM2,I2第3组模拟量通道 CH3 对应U3,COM3,I3第4组模拟量通道 CH4 对应U4,COM4,I4第5组模拟量通道 CH5 对应U5,COM5,I5第6组模拟量通道 CH6 对应U6,COM6,I6第7组模拟量通道 CH7 对应U7,COM7,I7第8组模拟量通道 CH8 对应U8,COM8,I8第9组模拟量通道 CH9 对应U9,COM9,I9第10组模拟量通道 CH10 对应U10,COM10,I10第11组模拟量通道 CH11 对应U11,COM11,I11第12组模拟量通道 CH12 对应U12,COM12,I122）区域2是电流通道保险，每个电流通道都装有0.2A的保险管3）面板的右边是12.1寸触摸显示屏，可以通过触摸屏完成对仪器的所有控制。4）右下方展示了仪器的面板键盘，接盘结构如图3所示，详细的按键功能

发电机特性综合测试仪波形类试验?试验设置由“电气试验/波形类试验”，进入“启动波形类试验”设置页面，如图21所示：图21在设置对话框，用户再次选择模板，如果没有合适的模板，则选择“新建”，并选择要记录的模拟量、开关量和派生量。同时需选择或输入试验名称、确定记录总时长。?试验窗口在“启动波形类试验”设置页面，按“确定”按钮后，即进入试验窗口，进入波形类阶跃试验页面，如图22所示：图22波形类试验在界面、操作方面与曲线类试验类似。详见“5.5.2曲线类试验”。用户可以在熟悉曲线类试验的基础上，了解波形类试验与之的差异。二者的主要差异概况如下：1）曲线类试验记录的是模拟参量的有效值（交流量的RMS、直流量是10ms平均值），包括开关量的所有参量的数据点间隔是10ms。而波形类试验使用录波仪当前的采样频率（基本频率是10KHz、20KHz、50KHz、100KHz可选），记录参量（含开关量）的实时波形。2）曲线类试验记录的有效值，按标准算法10ms生成一点，其准确度符合录波仪的技术规格。而波形类试验的有效值取定长的时间窗口按采样频率同步生成，在交流参量的频率偏离50Hz时，有效值的准确度下降。3）曲线类试验可以记录录波仪定义的所有派生量，派生量均按标准算法10ms生成一点，其准确度符合录波仪的声明。而波形类试验仅支持有限种类的派生量，派生量按采样频率同步生成，在交流参量的频率偏离50Hz时，派生量的准确度下降。
